Bonjour à tous,


Ce logiciel de génération de Gcode est une merveille, j'ai commencé il y a 3 ans la CNC, j'ai essayé plusieurs logiciels et c'est Cambam que j'ai trouvé le plus pratique et intuitif, je n'avais aucune notion d'usinage CNC, Les quarante ouvertures du logiciel dans la version démo permettent de bien se rendre compte des possibilités du logiciel. Toute les pièces du fuselage de l'Oiseau Blanc ont été détourées en démo. Ensuite j'ai acheté la licence pour 108€ et je ne regrette pas.


Pour la DAO j'utilise QCAD, je prépare mon dessin avec des polylignes, et des calques différents pour les opérations différentes (perçage, détourage intérieur, détourage extérieure, poche...) on gagne du temps dans Cambam. Ouverture du fichier *.dxf dans Cambam, j'ai créé ma liste d'outils, j'ai créé aussi mes styles ( CTP bouleau en différentes épaisseurs, époxy en différentes épaisseurs, alu etc...), J'ai créé le post processeur de ma machine (Charly Robot) pour le traitement des changements d'outils manuels. Lorsque l'on a mis en place ceci, les manipulations pour obtenir le Gcode ne prennent pas plus de 5 mn.
J'ai adapté un couteau Roland sur ma CNC et je génère avec Cambam mes découpes. Voici une vidéo de découpes de renforts crantés en Solartex.





Pour l'électronique j'utilise KICad, je génère les fichiers "gerber", "drl" et de détourage. Les fichier sont lus directement dans Cambam, pour la gravure du circuit j'utilise la fonction poche et c'est tout. Le Gcode est généré pour la fraiseuse. Attention il faut travailler en pouces. (Fraise javelot 30° de 0.2mm)

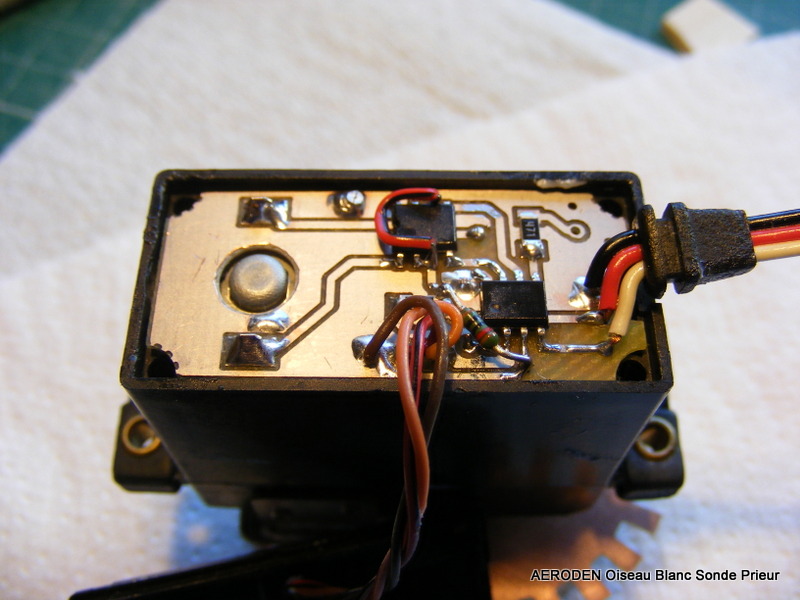

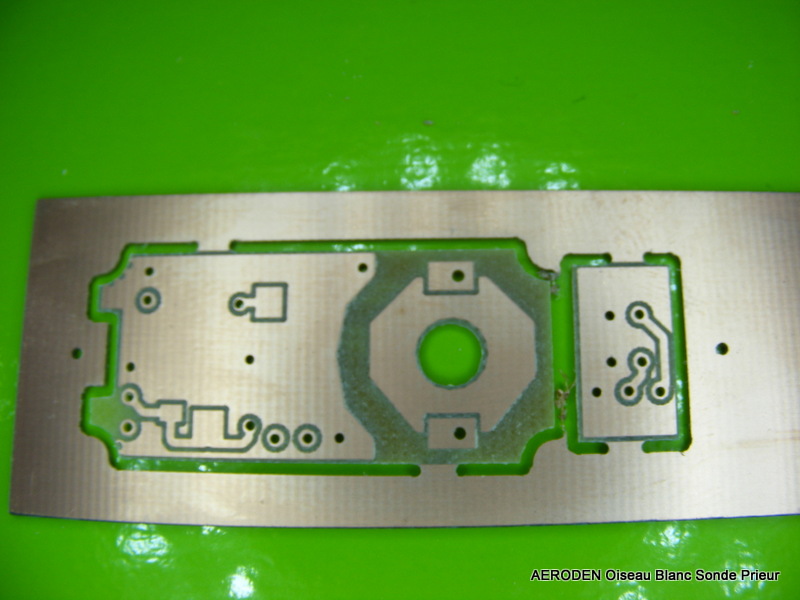

Voici un exemple de circuit gravé, c'est même un double face.







Voici un aperçu de ce que j'ai réalisé, des tutos sont en prévision sur mon site.


N'hésitez pas, je peux vous aider.
_________________
AERODEN


Revenir en haut
Visiter le site web du posteur
LAMBERT


Hors ligne

Inscrit le: 10 Fév 2015
Messages: 37
Localisation: TEILLE

MessagePosté le: Dim 22 Fév - 21:30 (2015)    Sujet du message: Utilisations de Cambam Répondre en citant

Bonjour Alain

Tu as raison, CAMBAM est un super outil.
Nous somme deux à l'utiliser au club.
Il y a sur le Net un utilisateur qui fais très fort en vidéo et aide sur CamBAM en France.
Ceux qui ont envie d'essayer, il ne le regretterons pas.
Yvon vas pas tarder a répondre car il utilise Cambam, et ensuite EMC
sous Linux pour les découpes tout comme moi d'ailleurs.
C'est aussi un super outil de pilotage machine outil.
André
_________________
André


Revenir en haut
Visiter le site web du posteur
SkippyLeChat


Hors ligne

Inscrit le: 17 Fév 2015
Messages: 10
Localisation: AcroModèles44

MessagePosté le: Lun 23 Fév - 09:01 (2015)    Sujet du message: Utilisations de Cambam Répondre en citant

Bonjour Alain

Effectivement, je suis aussi un adepte de CamBam.

Pour les circuits imprimés, j'ai remisé au grenier tous les perchlo et sulfato-machins et suis très content de mes circuits gravés.
J'ai fait aussi quelques essais de modélisation, ça marche, mais je n'en ai pas l'usage. Par contre, pour tout ce qui est découpe, je ne saurais plus m'en passer.

La limite la plus évidente : uniquement les 3 axes XYZ. Pour piloter l'axe A (rotatif) il faut trouver autre chose ou bricoler le GCode à la main

Cambam est le lien indispensable entre l'outil de DAO (Solidworks, Autocad, etc.) et l'interpréteur GCode (LinuxCNC, Mach3, etc.)

Tu connais sûrement, mais à l'intention de ceux qui s'y mettraient, voilà le lien vers la section Cambam du forum Metabricoleur. http://www.metabricoleur.com/f35-cambam

On y trouve plein de bons conseils donnés par "le" spécialiste Cambam, à savoir DH42... qui est aussi l'auteur de la traduction française de Cambam.
DH42 intervient aussi sur le forum Usinages.com, mais les téléchargement des plugins qu'il fait ou francise sont sur métabricoleur.
_________________
Veuillez agréer mesdemoiselles, mesdames et messieurs l'expression de mes sentiments distingués et soyez assurés que je n'en demeure pas moins,
Votre dévoué serviteur, SkippyleChat (\__/) (='.'=) (")_(")


Revenir en haut
Alain DENIS


Hors ligne

Inscrit le: 11 Fév 2015
Messages: 10
Localisation: Bouguenais

MessagePosté le: Lun 23 Fév - 09:41 (2015)    Sujet du message: Utilisations de Cambam Répondre en citant

Bonjour SkippyLeChat,


Je suis tout à fait d'accord avec toi, pour les circuits imprimés, il y avait un problème de lecture du fichier Gerber avec les pads ovales, je l'ai signalé et on m'a dit de télécharger la version bêta actuelle, le problème est réglé, ils m'ont répondu en 3 jours, vraiment super. je ne sais pas comment tu fais tes circuits, pour moi une fois dans CamBam j'utilise la fonction poche et instantanément le parcours est réalisé, cela ne me prend que 3 à 4 mn pour générer le Gcode.
Merci pour le lien je l'avais perdu.
A+
_________________
AERODEN


Revenir en haut
Visiter le site web du posteur
SkippyLeChat


Hors ligne

Inscrit le: 17 Fév 2015
Messages: 10
Localisation: AcroModèles44

MessagePosté le: Mar 24 Fév - 09:34 (2015)    Sujet du message: Utilisations de Cambam Répondre en citant

Bonjour,

Pour les CI, je dessine sous autocad des polylignes pour faire de la gravure "anglaise". Là aussi Cambam traite cela sans problème.
Et quel plaisir de ne plus avoir la séance de perçage !

C'est le CI d'un petit séquenceur pour pylône rétractable.

Yvon
_________________
Veuillez agréer mesdemoiselles, mesdames et messieurs l'expression de mes sentiments distingués et soyez assurés que je n'en demeure pas moins,
Votre dévoué serviteur, SkippyleChat (\__/) (='.'=) (")_(")


Revenir en haut
SkippyLeChat


Hors ligne

Inscrit le: 17 Fév 2015
Messages: 10
Localisation: AcroModèles44

MessagePosté le: Mer 25 Fév - 00:28 (2015)    Sujet du message: Utilisations de Cambam Répondre en citant

Le lien indispensable : la doc CamBam en français
http://www.atelier-des-fougeres.fr/Cambam/Aide/Contents.htm
_________________
Veuillez agréer mesdemoiselles, mesdames et messieurs l'expression de mes sentiments distingués et soyez assurés que je n'en demeure pas moins,
Votre dévoué serviteur, SkippyleChat (\__/) (='.'=) (")_(")


Revenir en haut
Alain DENIS


Hors ligne

Inscrit le: 11 Fév 2015
Messages: 10
Localisation: Bouguenais

MessagePosté le: Mer 25 Fév - 17:52 (2015)    Sujet du message: Utilisations de Cambam Répondre en citant

Tu peux avoir cette documentation en français en faisant F1 dans Cambam, il y a un post pour l'installer sur métabricoleur.


Ton circuit imprimé est super en gravure anglaise.


Merci pour le forum métabricoleur, il y a toute une partie que je n'avais pas découvert.
